Die Funktion und das Prinzip des Funkenkreislaufs

1. Auswirkungen des Funkens: Während des Schmelzens von Materialien tritt häufig durch Verunreinigungen, übermäßiger Strom und ungleichmäßige Formen auf. When the high voltage (mold) and the ground (lower plate/aluminum plate) are broken down, a short circuit occurs, and the short-circuit current will burn out the mold, materials, lower plate (aluminum plate), etc. At the same time, due to the increase of current, the load on various high voltage components such as high voltage transformers, rectifiers, vacuum tubes, etc. also increases, making them easy to burn out, shortening their service life, and zu schwerem Material Verbrennen und Schrott führen, Kosten verschwenden.

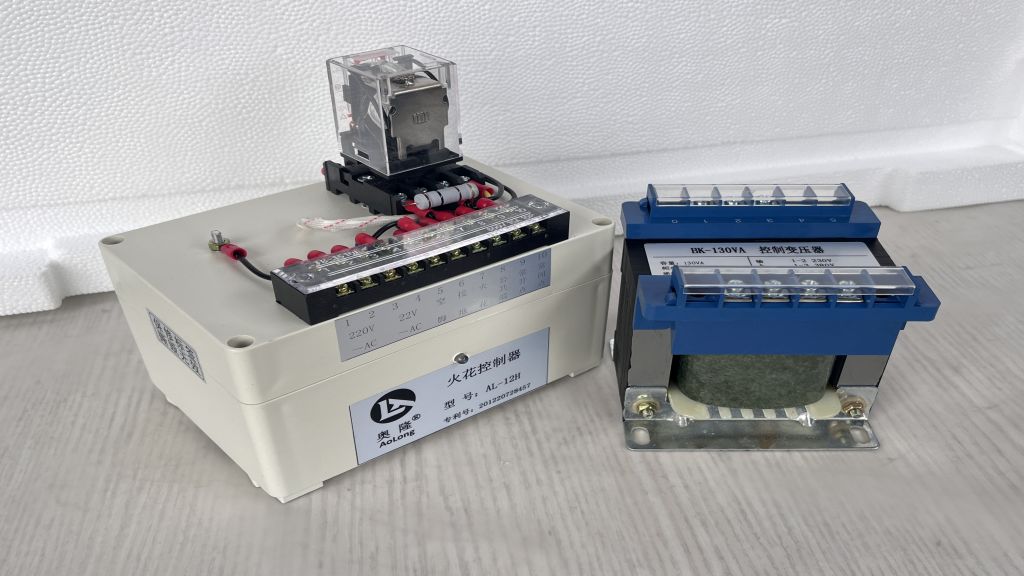

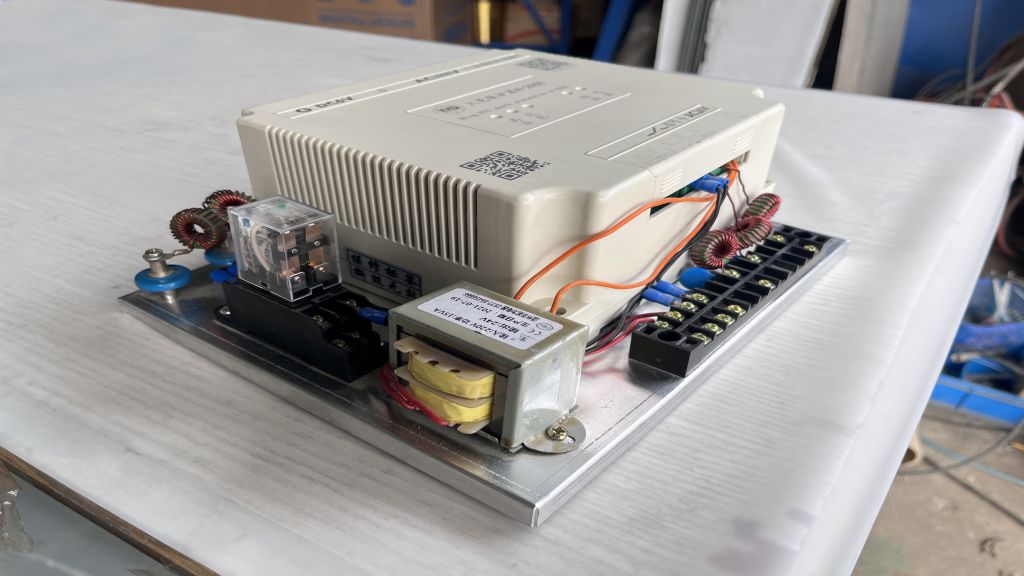

2. Funktion des Spark -Controllers: Wenn die Zündung auftritt, arbeitet der Spark -Ablager sofort, um die Hochspannung bei schneller Geschwindigkeit abzuschneiden, wodurch sichergestellt wird, dass die oben genannten Gefahren innerhalb eines geringen Bereichs gesteuert werden.

Das Prinzip des Funkenkreislaufs:

1. Struktur des Funkenrohrs: Wie Vakuumrohr besteht auch aus drei Elektroden: Filament, Gitter und Bildschirm. Am Boden des Funkenrohrs befinden sich vier Ecken, wobei die dickeren zwei die Filamentstifte sind, wobei der dünnere der Gitterstift und die anderen beiden die Leerlaufstifte sind. Der hervorstehende Teil oben am Funkenrohr ist der Pol (Screenpol)

2. Arbeitsprinzip: Wenn das Funkenrohr funktioniert, liefert das Filament (AC2,5 V) freie Elektronen und eine positive Hochspannung (DC110V oder höher, 1500-2000 V für das 5557-Rohr) wird auf die Bildschirmelektrode angewendet, um positive Ladungen zu akkumulieren. Durch die Anwendung einer Signalspannung (um - um - DC48V) auf das Tor nach dem Prinzip der "positiven und negativen Ladungen ziehen sich gegenseitig an und negative Ladungen gegenseitig ab", fließen die Kathodenelektronen tendenziell in Richtung der Anode, während die negative Spannung des Gate eine kontrollierende Rolle spielt. Zu diesem Zeitpunkt wird kein Strom zwischen Anode und Kathode erzeugt. Die Gatespannung ist tatsächlich eine Spannung, die zwischen der Form (Ausgang) und dem Boden aufgetragen wird. Wenn das Klebeband geschmolzen ist, nimmt der negative Spannungswert kontinuierlich ab und nähert sich 0V. Selbst wenn die Form gegen Trümmer gedrückt wird oder das Klebeband geschmolzen ist und die Isolierung durchbricht, beträgt die Signalspannung 0 V und das Tor verliert die Kontrollfähigkeit. Das Filament des elektronischen Röhrchens und der Bildschirmelektrode leiten sich und bilden einen Anodenstrom und die Funkenabladungen.
